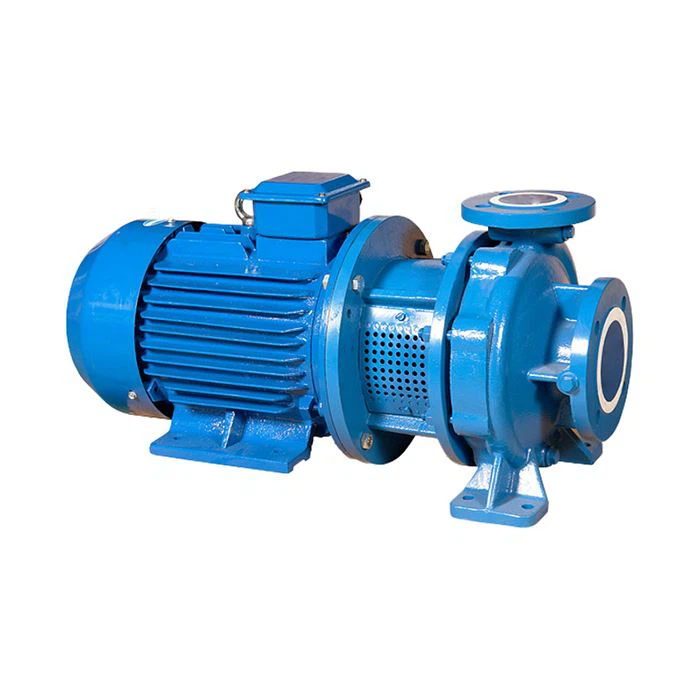

Opis proizvoda
EAZS serije su blisko spregnutog tipaEA serija.NEMA potrebe za korištenjem spojnica i osovina motora je utaknuta u osovinu pumpe kako bi se osigurala koncentričnost i skratila aksijalna dužina. Motor je direktno spojen na tijelo pumpe, eliminirajući spojnicu i kućište ležaja koje se obično nalazi u tradicionalnim pumpama. Ovaj dizajn uvelike skraćuje ukupnu dužinu pumpe, smanjuje prostor na podu, a takođe smanjuje složenost instalacije i održavanja. Ovo čini usisnu centrifugalnu pumpu sa uskim krajevima posebno popularnom u situacijama kada su potrebni ušteda prostora i pojednostavljen rad.
Veoma zamenljivi delovi, ušteda prostora, razne primene u postrojenjima, rudnicima, gradskim vodovodima, sistemima za gašenje požara, sistemima klimatizacije i navodnjavanja.
Zbog blisko spojenog dizajna, ukupna struktura pumpe je pojednostavljena, smanjujući broj tačaka kvara. Ovo ne samo da poboljšava pouzdanost pumpe, već i smanjuje troškove popravke i zamjenskih dijelova. Pored toga, blisko spojeni dizajn čini centriranje pumpe preciznijim, smanjuje vibracije i buku tokom rada pumpe, i na taj način produžava radni vek pumpe i motora.
Aplikacija
- Vodovod i odvodnja---Osigurava stabilan protok vode i tretman
- HVAC i rashladni toranj---Cirkulirajte rashladnu vodu kako biste održali rad opreme i uklonili toplinu u rashladnim tornjevima
- Marine-Balasting &Bilge---Osigurajte stabilnost i sigurnost broda
- Set za povišenje pritiska i pritiska---Omogućava konstantan pritisak vode, pogodan za visoke zgrade i industrijske aplikacije koje zahtijevaju stabilan pritisak vode.
- Navodnjavanje i poljoprivreda---Omogućiti dovoljne vodne resurse za poljoprivredno zemljište da podrži rast usjeva
- Prehrambena i hemijska industrija(sa materijalom od nerđajućeg čelika)---Usisne centrifugalne pumpe na kraju od nerđajućeg čelika otporne su na koroziju i održavaju medij čistim
Dizajn i struktura
| Dizajn | Performanse i dimenzije se odnose na evropski standard BS EN733/DIN24255 |
|---|---|
| Struktura | Zatvoreno, aksijalno krajnje usisno, jednostepeno, jednostruko usisno, spiralno kućište |
| DN (mm) | 32~150 |
| Prirubnica | DIN2501 PN16 GB/T17241.6 PN1.6 |
| Motor | IEC standardni motor |
Materijal krajnje usisne centrifugalne pumpe
| Part | Standardni materijal | Opcije na upit |
|---|---|---|
| Kućište | Liveno gvožđe | Nodularno željezo / ASTM304 / ASTM316 |
| Impeller | Brass | Liveno gvožđe / ASTM304 / ASTM 316 |
| Shaft | ASTM420 | ASTM304 / ASTM316 / ASTM1045 |
| Zaptivka osovine | Mehanička brtva | - |
Radni podaci
| Brzina protoka (Q) | 4~500 m³/h |
|---|---|
| glava (m) | 8~150m |
| Brzina | 1450 ili 2900 o/min (50Hz) / 1750 ili 3500 o/min (60Hz) |
| Max Temperature | 85 stepeni (standardno) |
| Radni pritisak | 1.0 MPa standard; 1,6 MPa na zahtjev |
| Prenosni medij | Čista voda ili tekućine slične čistoj vodi u fizičkom vlasništvu |
spisak dijelova krajnje usisne centrifugalne pumpe
| Kod | Naziv dijela | Kod | Naziv dijela |
|---|---|---|---|
| 1 | Kućište | 16 | Impeller Nut |
| 2 | Plug & Washer | 16.1 | Lock Washer |
| 2 | Prsten za nošenje (prednji) | 17 | Rubber Slinger |
| 3.1 | Prsten za nošenje (straga) | 18 | Zaptivka kućišta |
| 4 | Impeller | 19 | Screw Bolt |
| 5 | Seal Seat | 20 | Guard |
| 6 | Mech. Pečat | 21 | Screw |
| 7 | Poklopac kućišta | 22 | Vijak i matica |
| 8 | Ležaj | 23 | Screw |
| 10 | B35 Motor | 24 | Ključ |
| 12 | Adapter | 25 | Ključ |
| 13 | Rubber Check | 26 | Poklopac ležaja |
| 14 | External Circlips | 27 | Screw |
| 15 | Shaft | 28 | Plug & Washer |

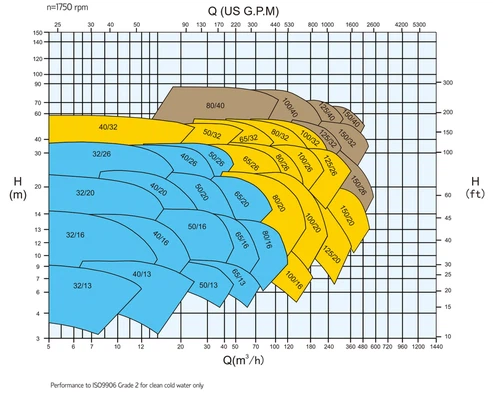

performanse
50HZ
60HZ
Kliknite i kontaktirajte nas za detalje i katalog.
